ミキサー

中央フレームの２つ目の大きな画面、それがミキサー画面です。インストゥルメントで音色を創り出し、シーケンサーで音を並べた後は、ミキサー画面で各トラックのパンや音量を調節して全体のバランス調整をします。

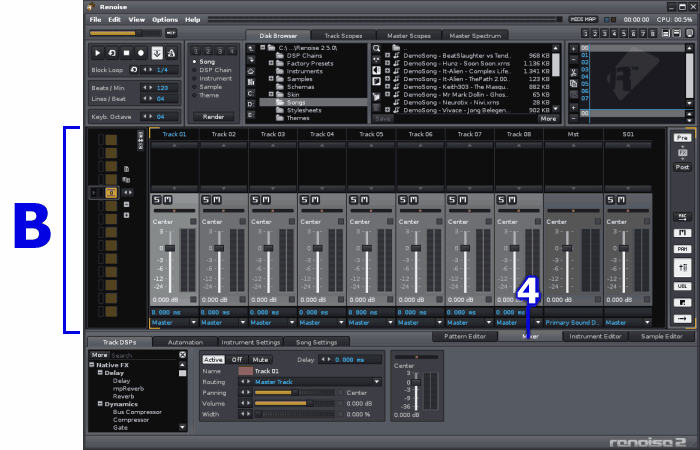

B-4の部分がミキサー画面です。

PRE & POST

まず説明しなければならない事があります。ミキサー画面をパッと見ただけでは気付きませんが、実はRenoiseのミキサーは非常に珍しい形をしています。いわゆる"大きなフェーダー"が２つあります。"PRE" と "POST" と呼んでいます。

　一般的なミキサー用語に「Preフェーダー・Postフェーダー」という表現がありますが、あれは「フェーダーの前にFXをつなぐ」又は「フェーダーの後ろにFXをつなぐ」という意味です。その場合は、あくまでフェーダーは１つです。 Renoiseの場合は、フェーダーが前後に２つ存在します。）

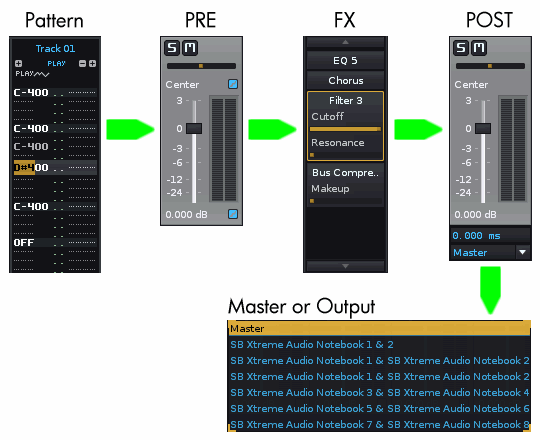

下図は、オーディオ信号が流れていく大まかな順番を示しています。

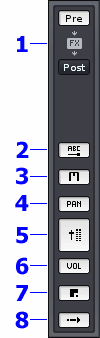

また、PRE & POSTフェーダーはミキサーの右端にあるボタンで画面の切り替えを行います。

PRE・POSTボタン・・・PREとPOSTは同時には表示出来ません。このスイッチで切り替えます。
Labelsボタン・・・エフェクトBOX内のミニ・スライダーのパラメーター名の表示/非表示
Muteボタン・・・Mute/Soloブロックの表示/非表示
Panボタン・・・Panブロックの表示/非表示
Meterボタン・・・レベル・メーターとボリューム・フェーダーの表示/非表示
Volumeボタン・・・Volume値の表示/非表示
Delayボタン・・・トラック・ディレイ値の表示/非表示
Outボタン・・・オーディオOutputブロックの表示/非表示

では、それぞれのフェーダーの役割について説明しましょう。

PRE フェーダー

PRE は、トラックDSPs画面の "PRE固定パネル" と同じ物で、それらが並んで表示されている状態です。ボリュームとパンにはオートメーション設定が可能です（オートメーションが設定されるとこのマーク[]が表示されます。このマークの有無が PRE と POST の外見上の違いです）。

曲の中での細かな表情付けをオートメーションで設定する事が出来ます。曲製作の序盤・中盤は主に PRE を使う事になるでしょう。

POST フェーダー

POST は、トラックDSPs画面の "POST固定パネル" と同じ物で、それらが並んで表示されている状態です。これらにはオートメーションを（意図的に）設定出来なくしてあります。POST はトラック毎の最終的な音量・パンのバランス調整の為に付いています。

例えば曲がほぼ完成状態になった時、「もうちょっとギター・トラックの音量をあげたいなぁ」と思ったとします。ですが、そのトラックのボリュームは既に随所でオートメーション処理されていたとしたらどうでしょう？　もう一度、全部のオートメーションを描き直すのは大変なので、やるとすればエフェクト群の最後にGainerを差し込むでしょう。

そのGainerと同じ様な効果を発揮するのが POST です。しかも全トラックのレベル・メーターを見渡しながら手軽にバランス調整が出来るのです。いわゆるマスタリング用途で、曲製作の終盤に使う事になるでしょう。

レベル・メーター

レベルメーターのスケール（目盛）は変更出来ます。レベルメーター上で右クリックすると４種類のスケールの選択画面が表示されます。
もし、#Send Device を "Mute Source" 設定で使っている場合、そのトラックのオーディオ信号は全てセンド・トラックへ送られる為、実際にはPOST フェーダーまで信号が届きません（Send Device 解説ページ参照）。その事を示す為に、POST フェーダーの色が普通よりも地味な色に変化します。（一応、そのトラックのレベルは表示される）

トラック・ディレイ

各トラックにはトラック全体の発音タイミングを微調整出来るトラック・ディレイ設定があります。 -100ms から +100ms まで設定可能で、マイナス値は発音タイミングを前に、プラスなら後ろにずらす事が出来ます。

ミキサー画面でのエフェクター表示について

ミキサー画面にエフェクターをドラッグ＆ドロップするとエフェクター・ボックスが表示されます。初期状態では非常にコンパクトなボックスですが、左図のようにそのエフェクターの各スライダーを表示する事が出来ます。

エフェクター・ボックス上で右クリックして、メニュー内の "Show Sliders" を選択すると、どのスライダーを表示するのか選択出来ます。

また、ミキサー画面の右端のパネルにある "ABC" というボタン（ラベル・ボタン）をオンにすると、各スライダー名が表示されます。

エフェクター・ボックスのスライダーを右クリックで動かすとオートメーションが作成されます。
エフェクター・ボックスをクリックすると、画面下のトラックDSPs画面に瞬時にそのエフェクターが表示されます。
個々のエフェクター・ボックスをコピー＆ペーストしたい場合は、Windowsの一般的なショートカット　[ Ctrl + C, Ctrl + X, Ctrl + V ] が使えます。
トラック内のエフェクト・チェイン全部をコピーしたい場合は[ 左Shift + Alt + C ]、ペーストは[ 左Shift + Alt + V ]です。ですが、ペースト先のトラックに既に幾つかのエフェクトがある場合、それらのエフェクトはクリアされた後にペーストされるので注意してください。

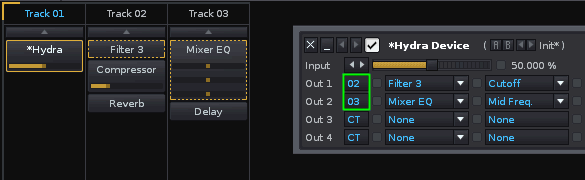

Renoise内蔵のメタ・デバイス（"LFOデバイス", "Hydraデバイス" のように他のエフェクターのパラメーターをコントロールするデバイス）をクリックすると、そのデバイスとリンクされているエフェクター・ボックスが点線の枠で表示されます。

トラック・カラー表示

右クリック・メニューの "Show Track Colors" にチェックを入れると、パターン・マトリックスと連動したトラック・カラーが表示されます。
